L'osservatorio

Scritto il 31 Ago 2010 alle 22:30 in Gallery

Immagini della struttura e del Telescopio. È possibile scaricare un pdf con la spiegazione degli ultimi lavori effettuati al telescopio .

Immagini

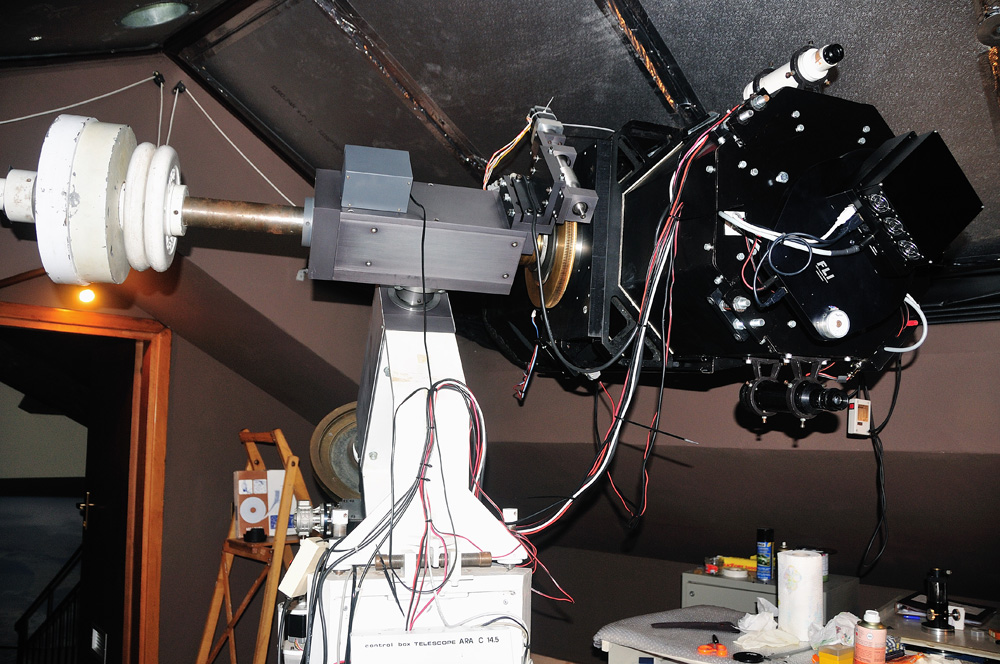

La montatura prima degli ultimi interventi meccanici, ancora con il braccio tangente in declinazione

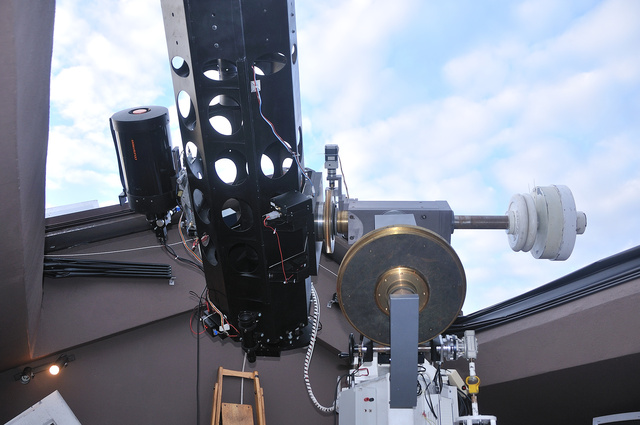

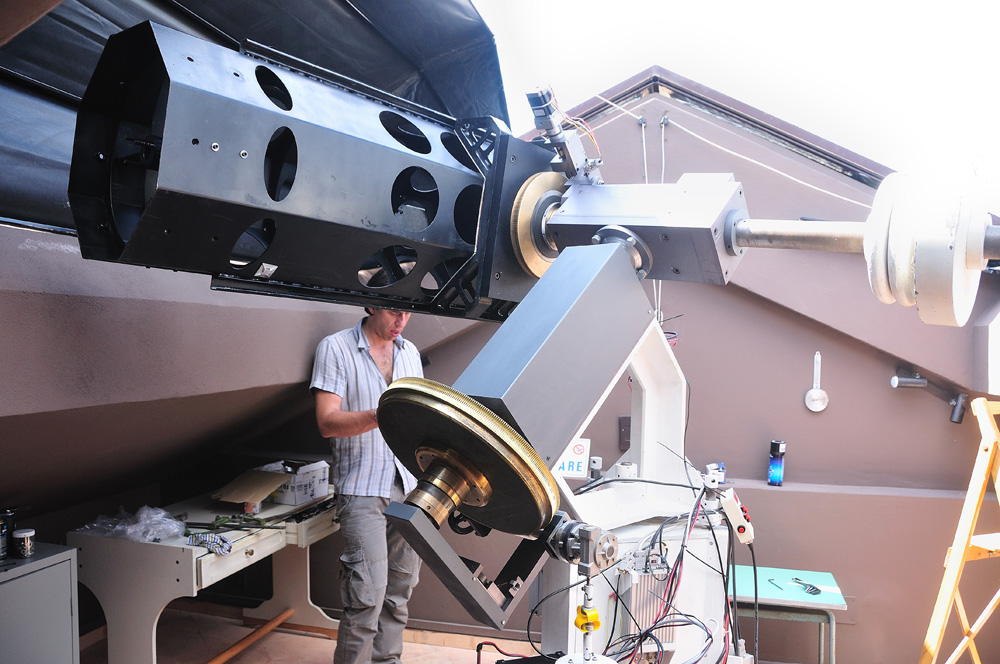

La montatura dopo il lavoro all’asse di declinazione. Si vede la nuova ruota di dec, con il motore, la piastra di supporto tubo alleggerita, e la nuova anodizzazione

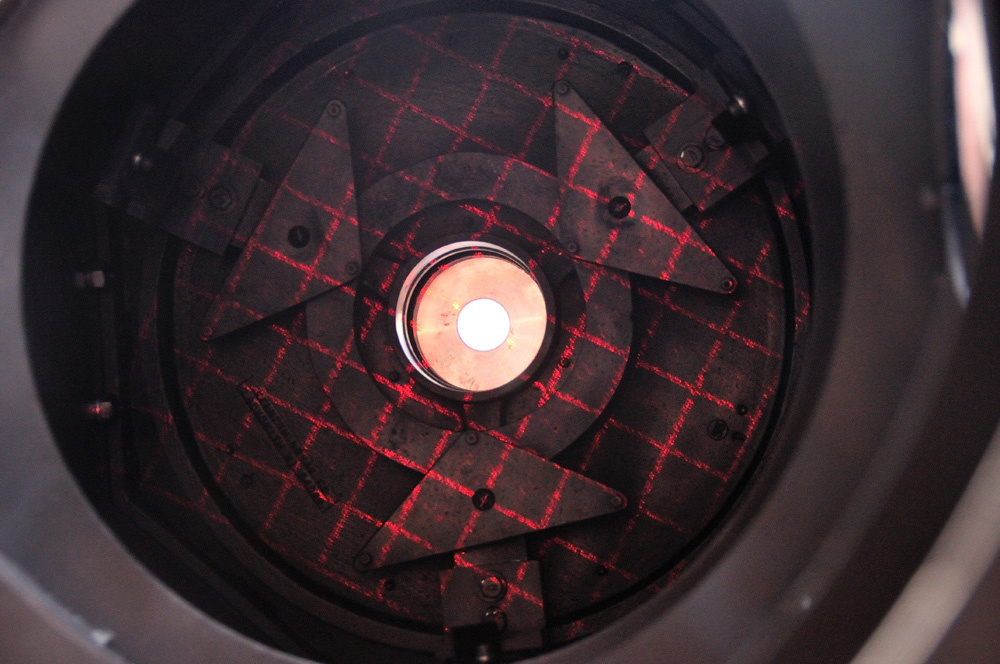

Un'immagine del fascio laser prodotto dal proiettore utilizzato per allineare gli assi ottico meccanici e gli specchi

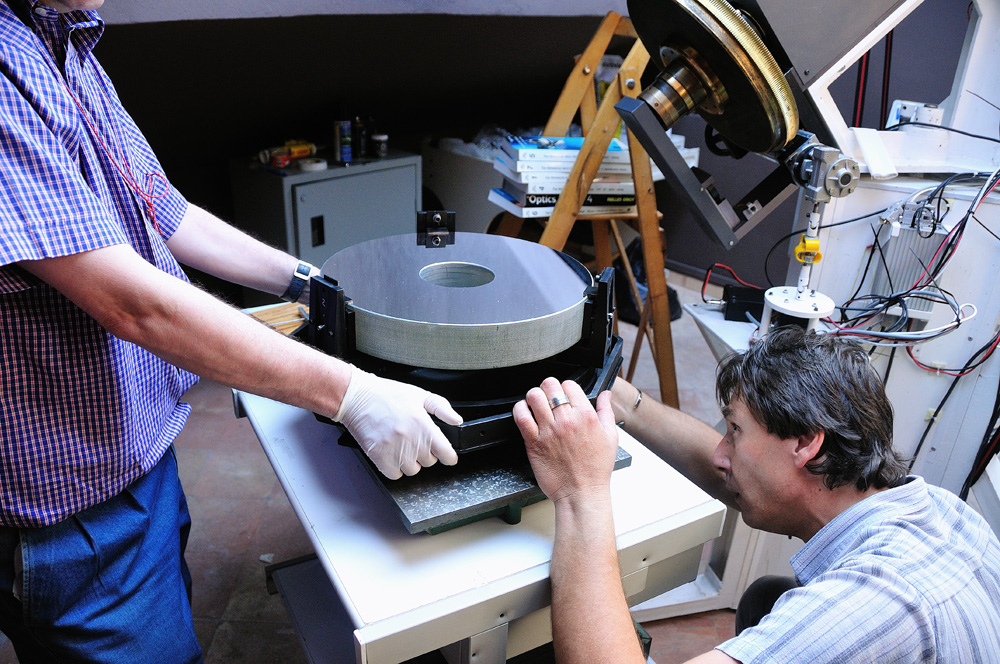

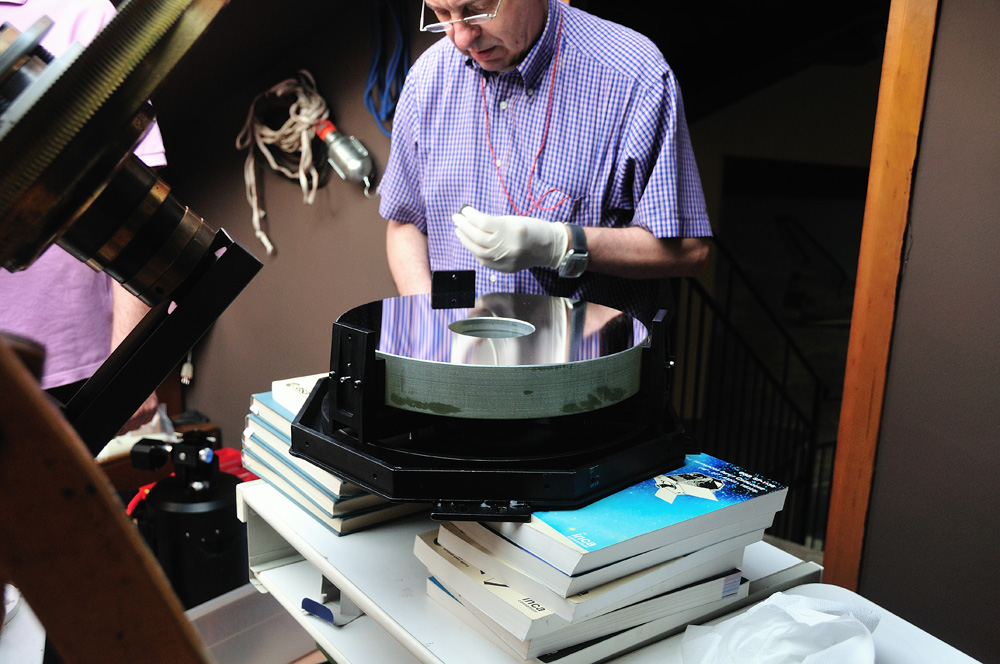

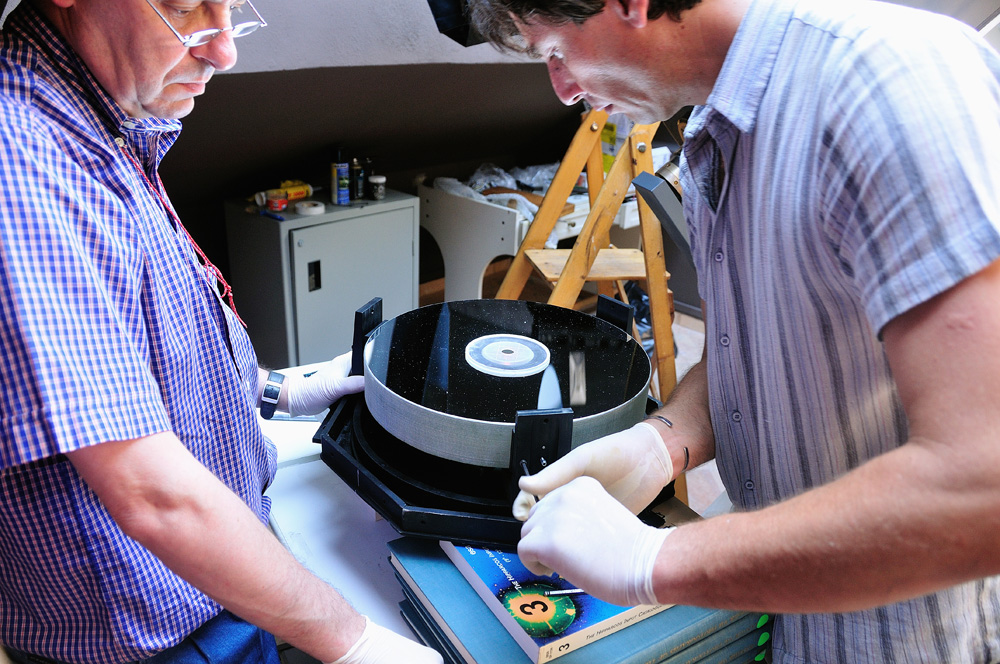

Posizionamento dello specchio nella cella, e regolazione dei nuovi supporti laterali Si vede, alloggiato nel foro del primario, uno dei dischi di centraggio realizzati ed utilizzati per la collimazione delle ottiche

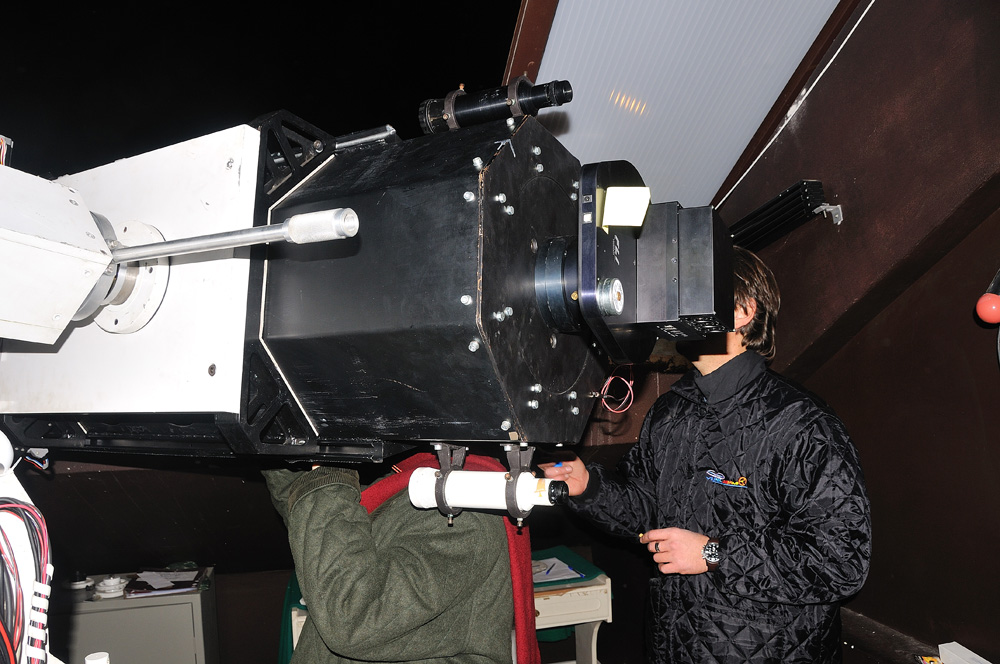

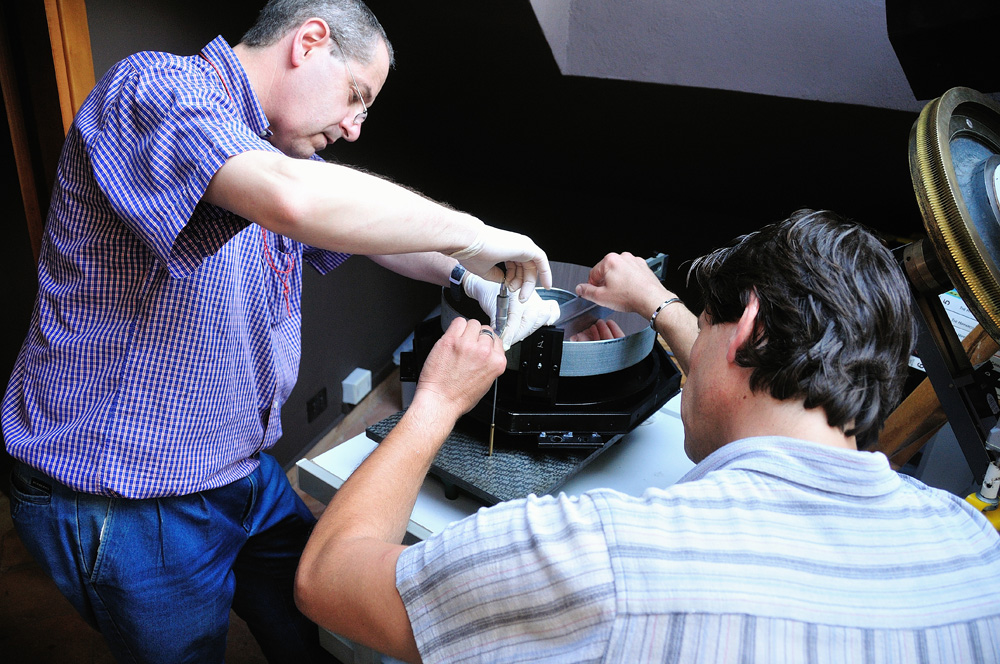

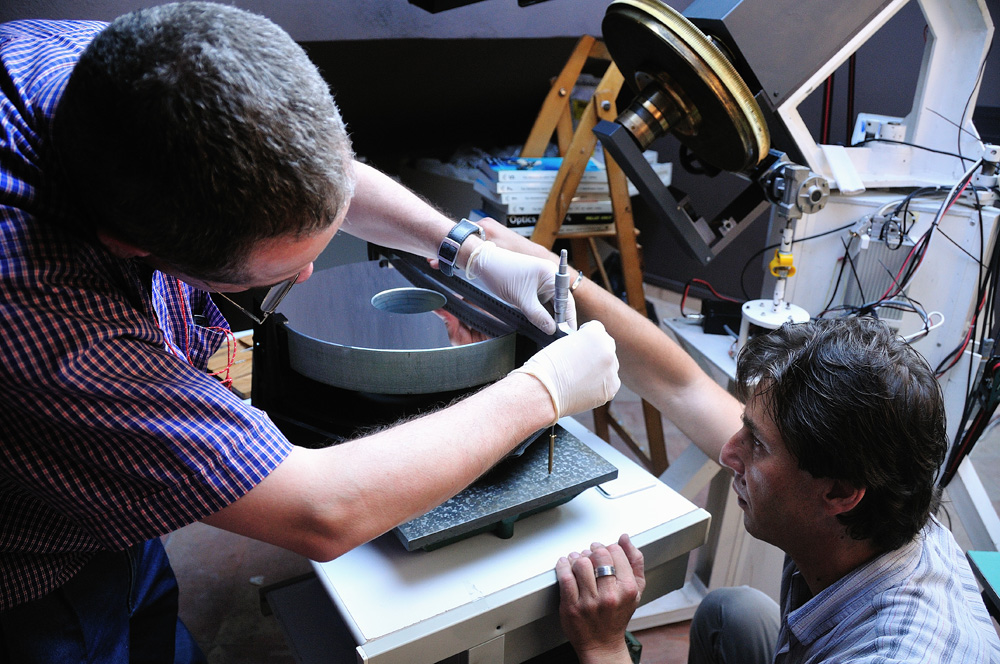

Alcune fasi di regolazione della perpendicolarità del primario rispetto all'asse della strumentazione. Si vedono il piano di riscontro e il profondimetro centesimale

Il telescopio nella posizione di park

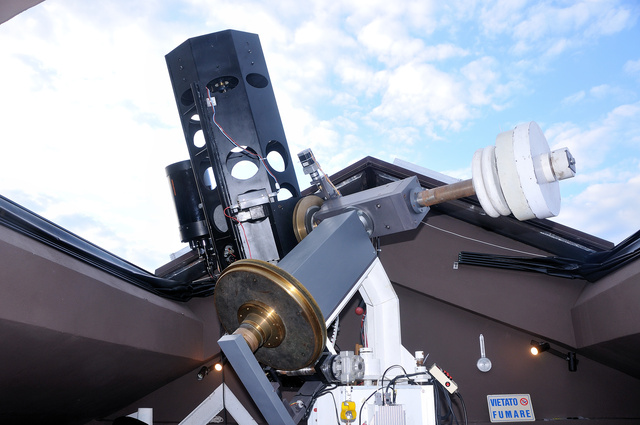

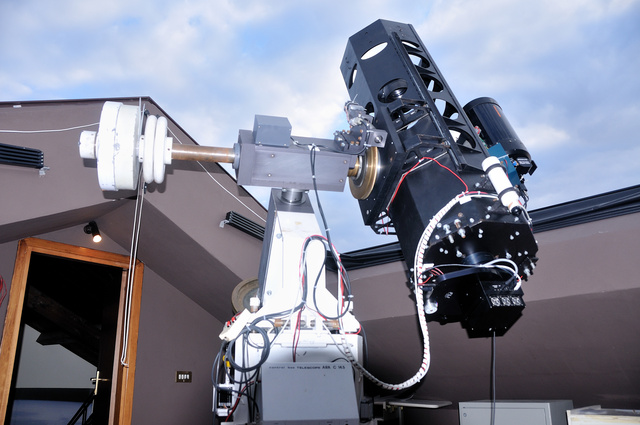

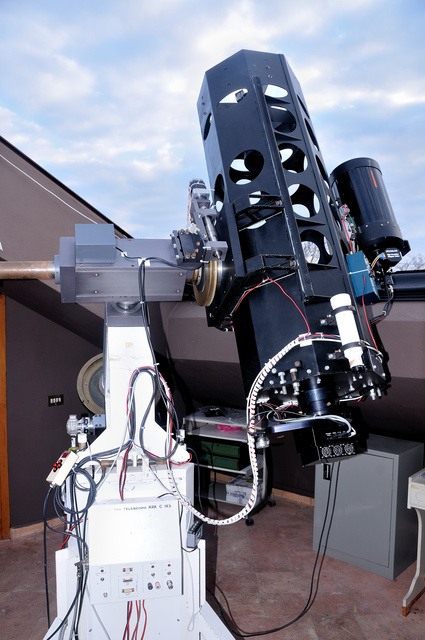

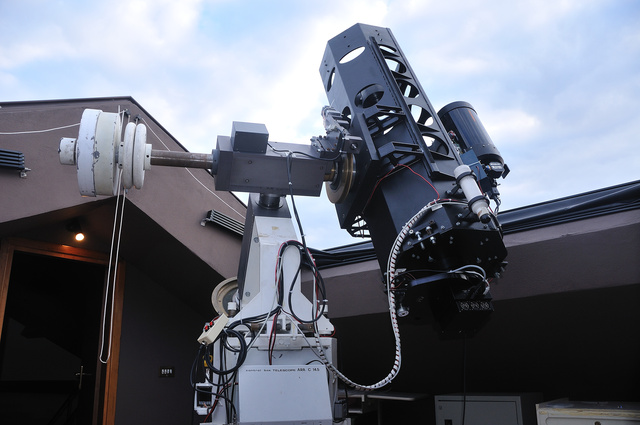

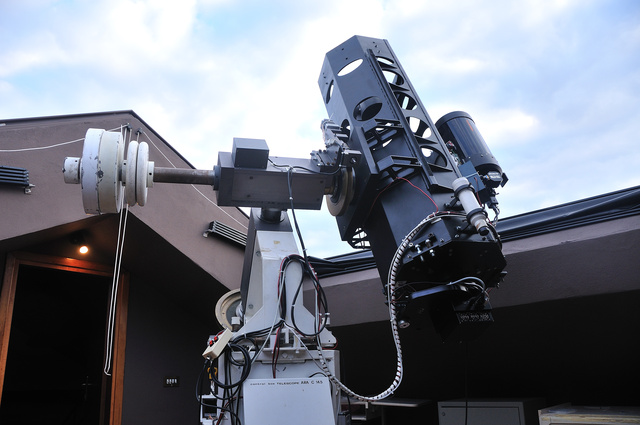

il telescopio completamente rimontato, nella sua configurazione definitiva.

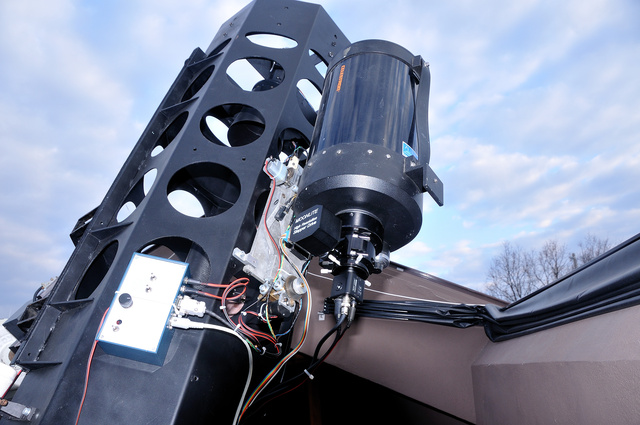

In evidenza la piastra di supporto del telescopio guida. La piastra è motorizzata e permette lo spostamento del guida rispetto al telescopio di ripresa. In questo modo à possibile ricercare una stella di guida in un campo di 6°x 6° rispetto

I circa 130 kg di contrappesi, in parte appositamente realizzati, e in parte ricavati da pesi da palestra.

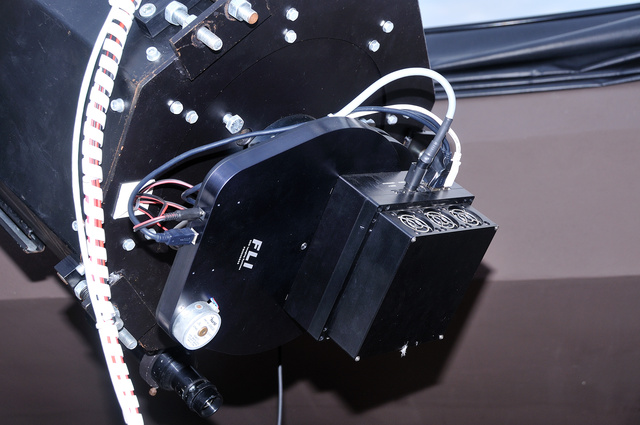

Primo piano della CCD FLI Proline 1301E e della ruota portafiltri FLI

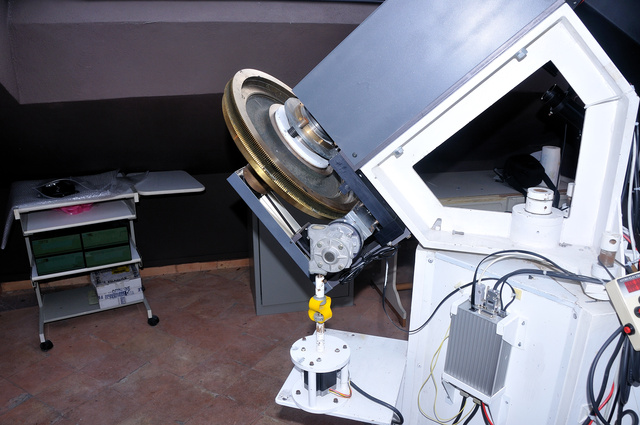

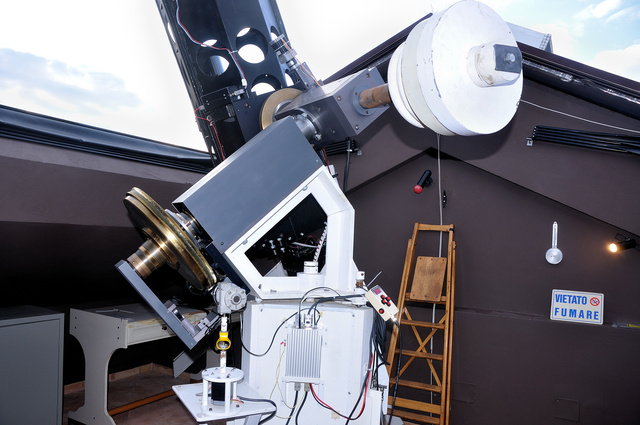

La ruota dentata di AR da 360mm in bronzo fosforoso, con il motore di AR e il riduttore angolare

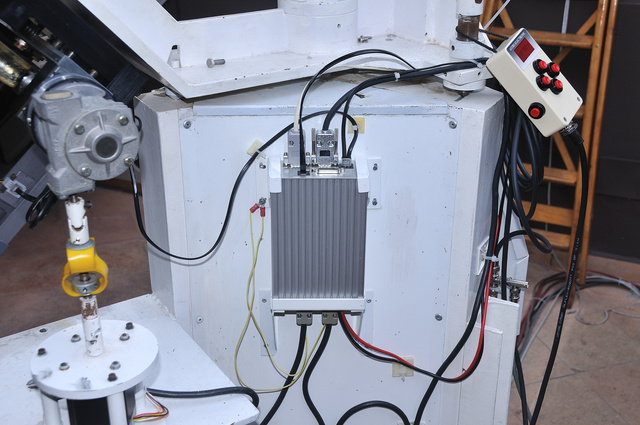

Il sistema di controllo dei motori FS2

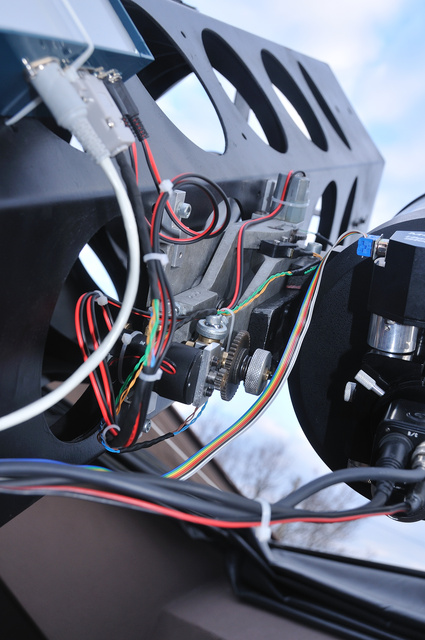

Particolare della piastra di supporto del telescopio guida

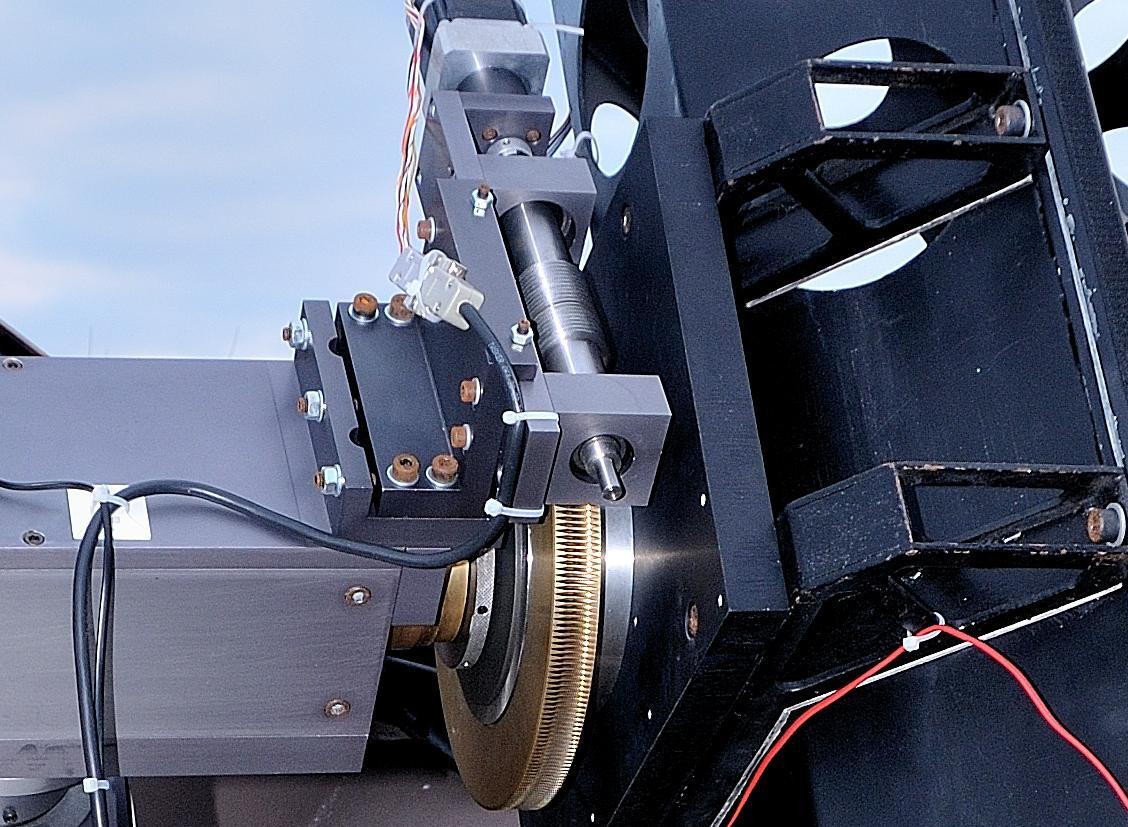

particolare della ruota di Dec, in Bronzo B14 da 270mm di diametro, della vite senza fine rettificata in acciaio AISI 620, e del supporto di regolazione. In alto il motore a step.
